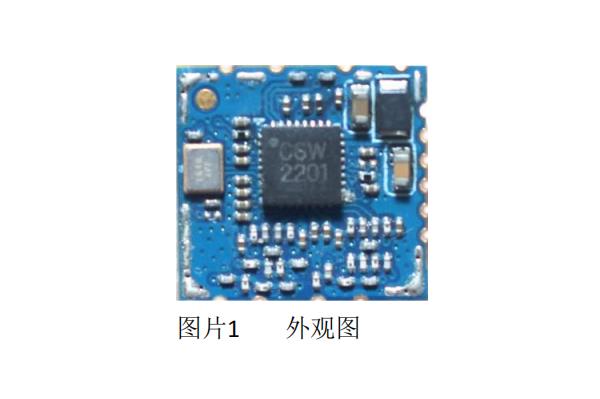

CSW2201 IEEE 802.11b/g/n/(2T2R) LR-WIFI模組 USB WLAN 模塊
1. CSW2201LR-WIFI模組產品介紹
1.1 主要描述
CSW2201 是一款高性能高集成度的LR-WIFI模組無線射頻模塊，其支持 IEEE 802.11b/g/n /LR-WiFi MAC/Baseband/ RF WLAN。在WLAN使用場景，它能支持雙碼流的802.11n MIMO (Multiple-Input，
Multiple-Output) 操作方式和支持LR-WiFi 。LR-WiFi (Long Range-WiFi) 是云望物聯科技自主研發的支持遠距離大數據量傳輸?shù)乃接袇f(xié)議。

1.2 CSW2201LR-WIFI模組特征參數
 頻率范圍: 2.4~2.4835GHz
 主接口方式是 USB2.0 (device)
 IEEE 標準: IEEE 802.11b/g/n
 LR-WiFi 支持遠距離大數據傳輸
 郵票孔
 工作電壓:3.3V±0.2V
1.3 應用場景
 網絡攝像頭，智能貓眼
 無人機，智能無人作業車
 智慧農業
 無線音頻
 其它需要無線網絡場景

2. CSW2201LR-WIFI模組產品技術參數規格
2.1 主要規格參數
產品型號： CSW2201
接口： USB2.0
IEEE 標準： IEEE 802.11b/g/n
操作頻率： 2.4GHz~2.4835GHz
調制方式：
WIFI:
802.11b: CCK， DQPSK， DBPSK
802.11g: 64-QAM，16-QAM， QPSK，BPSK
802.11n: 64-QAM，16-QAM， QPSK，BPSK
組網方式： AP， STA， MESH
傳輸速率：
WIFI:
802.11b: 1， 2 ，5.5，11Mbps，
802.11g: 6，9，12，18，24，36，48，54Mbps，
802.11n-2.4 HT20: MCS0~15， 6.5~144Mbps，
802.11n-2.4 HT40: MCS0~15， 13.5~300Mbps，
接收靈敏度： -94dBm (Min)
發射功率： 17.5dBm
天線類型： 外接
尺寸規格(L*W*H)： 12.9*12.2*1.75mm (L*W*H) ，Tolerance: ±0.2mm
工作電壓： 3.3V ±0.2V /600mA(MAX)
時鐘源頻率： 40MHz
工作溫度： -10°C to +50°C
存儲溫度： -40°C to +70°C

ESD CAUTION: Although this module is designed to be as robust as possible， Electrostatic Discharge (ESD)
can damage this module. It must be protected from ESD at all times and handled under the protection of ESD.

2.2 CSW2201LR-WIFI模組DC 功耗

2.3 CSW2201LR-WIFI模組射頻規格
發射功率 & EVM
WiFi-2.4G:
16.0±1.5dBm&<-15dB@11b 11Mbps
14.0±1.5dBm&<-25dB@11g 54Mbps
13.0±1.5dBm&<-28dB@11n-HT20-2.4G-MCS7
13.0±1.5dBm&<-28dB@11n-HT40-2.4G-MCS7
接收靈敏度@PER
WiFi-2.4G:
11b 1Mbps: -94dBm@PER<8%;
11b 11Mbps:-85dBm@PER<8%;
11g 54Mbps:-70dBm@PER<10%;
11n-HT40-MCS7-2.4G:-65dBm@PER<10%
